您的位置：活性氧化鋁首頁 > 產(chǎn)品知識 > 正文

高嶺土原料合成4A分子篩的優(yōu)點

日期:2015年10月26日 | 16:56 作者：河南銘澤科技 瀏覽:

 以高嶺土為原料合成4A分子篩的優(yōu)點

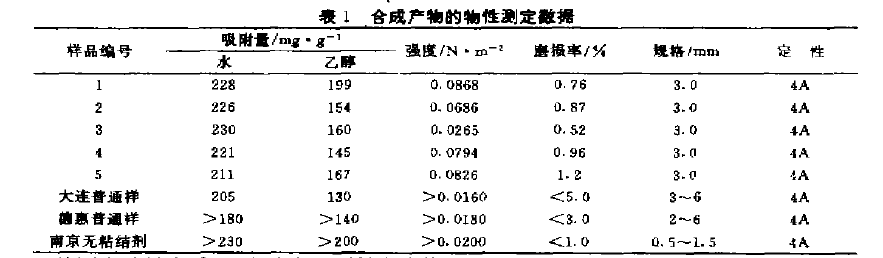

   通過對高嶺土原料和焙燒的高嶺土進行差熱分析表明，高嶺土在544.63℃有吸熱峰，在此處高嶺土受熱失去結(jié)晶水，并在結(jié)構(gòu)上發(fā)生變化，形成失水高嶺土。在1012.25℃ 放熱峰處，高嶺土的結(jié)構(gòu)完全發(fā)生變化，失水高嶺土分解為單體的氧化鋁和氧化硅。因此高嶺土的適宜焙燒條件為500~700℃，t.Oh～2.Oh。合成產(chǎn)物經(jīng)x射線衍射分析，定性為4A分子篩。為了更進一步對合成產(chǎn)物進行定性，把部分產(chǎn)物的物性測定數(shù)據(jù)與部分廠家產(chǎn)品的技術(shù)指標相比較，結(jié)果覓表1。

    從測定結(jié)果來看，以高嶺土為原料合成的無粘結(jié)劑4A分子篩的吸附容量超過了市售普通分子篩，抗碎強度遠高于普通分子篩的3倍以上，磨損率低于普通分子篩。用這種方法合成的分子篩，由于不舍粘結(jié)劑，有效成分高，吸附容量大，并且這種分子篩成型體的結(jié)構(gòu)組織，在反應(yīng)過程中發(fā)生變化，形成牢固的一體，因而其強度得到提高，磨損率小。

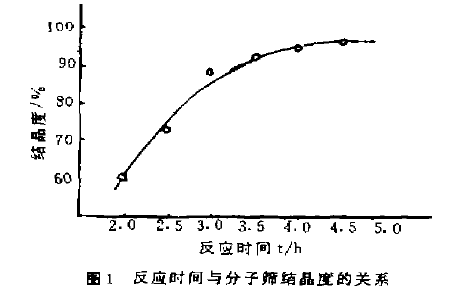

    在同一反應(yīng)溫度下，反應(yīng)時間與合成分子篩結(jié)晶度之間的關(guān)系如圖1所示。

    由圈1中的曲線可以看出，在同一反應(yīng)溫度下，隨反應(yīng)時間延長，分子篩的結(jié)晶度得到提高，但反應(yīng)時間超過4.Oh，結(jié)晶度提高的幅度不大，充足的反應(yīng)時間，有助于分子篩晶體的轉(zhuǎn)化反應(yīng)徹底。而分子篩的結(jié)晶度也同其吸附容量和機械強度有一定的正比關(guān)系 因此延長反應(yīng)時問，有助于提高分子篩的結(jié)晶度，從而提高了吸附容量和機械強度。
    以高嶺土為原料。可以合成出高強度、低磨損率、大容量的無粘結(jié)劑4A型分子篩。該技術(shù)可靠、工藝簡便、投資小。延長反應(yīng)時間，可提高無粘結(jié)劑分子篩的結(jié)晶度。
